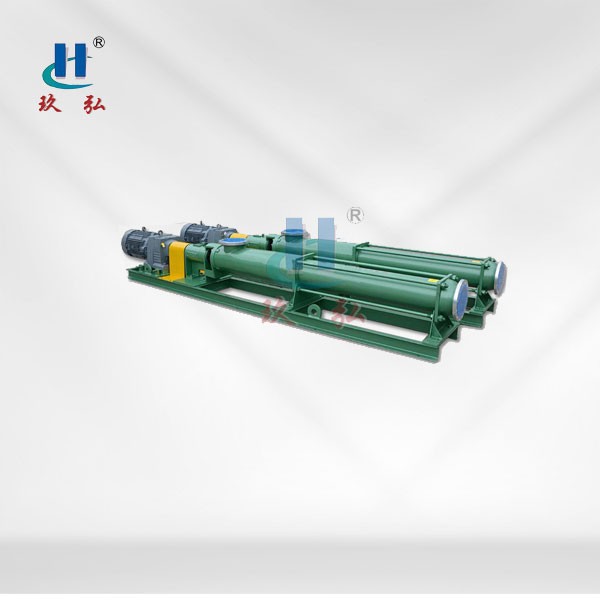

Одинарный шнековый насос

G型单螺杆泵(Тип G одиночныйПрогрессивный шнековый насос)

Одинарный шнековый насос G ТИПА, широко известный как насос типа G-, представляет собой специализированный тип объемного насоса, который обычно используется в различных отраслях промышленности. Он состоит из двух основных частей: ротора и статора, которые работают вместе, создавая перекачивающее действие.

Насос типа G- известен своей способностью перекачивать широкий спектр жидкостей, включая жидкости с высокой-вязкостью, абразивные материалы и даже твердые вещества с минимальным повреждением продукта. Это делает его идеальным выбором для применения в нефтегазовой промышленности, химической обработке, очистке сточных вод и пищевой промышленности.

Одним из ключевых преимуществ насоса типа G- является его эффективное перекачивающее действие. Уникальная конструкция ротора и статора создает непрерывный поток жидкости, что приводит к стабильному и постоянному расходу. Это делает его идеальным выбором для применений, требующих точного и точного контроля скорости потока и давления.

Еще одним преимуществом насоса типа G- является его универсальность. Он доступен в различных размерах и конфигурациях, что делает его пригодным для широкого спектра применений. Его также можно настроить в соответствии с конкретными требованиями, включая размеры всасывания и нагнетания, мощность двигателя и конструкцию материала.

Насос типа G- также прост в обслуживании, что является важным фактором для промышленного применения. Он не требует частого ремонта или обслуживания, а его простая конструкция означает, что его можно легко разобрать и собрать для чистки или ремонта.

Таким образом, насос типа G- предлагает ряд преимуществ для промышленного применения. Его эффективная перекачивающая способность, универсальность и простота обслуживания делают его идеальным выбором для широкого спектра отраслей промышленности, от нефтегазовой до пищевой промышленности. Благодаря проверенной репутации надежности и производительности, это надежный выбор для промышленных насосов.

• Нефтяная промышленность:транспортировка густой нефти, транспортировка нефти и газа, сепарация нефти и воды и система утилизации отработанного масла.
• Химическая и фармацевтическая промышленность:все виды паст, эмульсий, суспензий и т.д.
• Экологическая инженерия:транспортировка различных сточных вод, транспортировка осадка обезвоживания, флокулянтов, а также измерение и вложение их химических препаратов.
• Минеральное машиностроение:титановый розовый, каолин, карбонат кальция и т. д. производственное оборудование и т. д.
• Пищевая промышленность:молочные продукты, фруктовые соки, фруктовые пюре, овощные соусы, пиво и т. д.
• Бумажная промышленность:сырьевое оборудование, целлюлоза и очистка сточных вод.

По сравнению с преимуществами других насосов

• По сравнению с центробежным насосом для одинарного шнекового насоса не требуется клапан, и поток является стабильным линейным.
• По сравнению с пневматическими диафрагменными насосами одиночные шнековые насосы могут транспортировать различные гибридные примеси в среду, содержащую газ и твердые частицы или волокна, а также могут транспортировать различные коррозионные вещества.

По сравнению с шестеренным насосом один винтовой насос может перекачивать вещества с высокой -вязкостью.

• В отличие от плунжерного, диафрагменного и шестеренного насоса, шнековый насос можно использовать для наполнения и измерения фармацевтических препаратов.

Сильный шнековый насос

Статор в основном изготовлен из резины. Поскольку необходимо образовать закрытую полость зацепления с ротором, это схождение ротора. Когда ротор (шпиндель) вращается и вызывает постоянное трение, он естественным образом изнашивается.

Роторный шнековый насос

Ротор шнекового насоса (также известный как главная ось) в основном изготовлен из нержавеющей стали; можно выбрать -хромированную обработку;

Из-за взаимосвязи с геометрическими характеристиками статора, помимо естественного износа, это также связано с наличием в транспортирующей среде твердых частиц и коррозионной активностью.

Соединительный полюс шнекового насоса

Соединение шатуна ротора и приводного вала. Когда двигатель работает, трансмиссионный вал приводит в движение шатун, а шатун снова приводится в движение, играя роль трансмиссии. За исключением приводного вала, эти механические части расположены в полости вдоха насоса.

Приводной вал винтового насоса

Вал трансмиссии обычно соединен с приводной стороной (редуктором или различными приводными двигателями), и его износ в основном вызван естественным износом или изменениями условий работы среды.

Универсальный

Компоненты секции Wanxiang находятся на обоих концах шатуна. Успешно соедините ротор и вал трансмиссии с шатуном; Поскольку универсальный шарнир состоит из различных мелких деталей, нам необходимо регулярно проверять уплотнение и смазку.

Параметры производительности во время фиксированного скорость:

Параметры производительности используются для:Серия типа G -, серия NW, серия BN, серия типа C - и т. д. Для конкретного выбора вы можете связаться с инженерами.

Один уровень -, рабочие параметры зубчатой ​​передачи, электродвигателя с электромагнитным регулированием скорости и зубчатой ​​передачи или бесступенчатого трансмиссионного двигателя с зубчатой ​​передачей:

Параметры производительности используются для:Серия типа G -, серия NW, серия BN, серия типа C - и т. д. Для конкретного выбора вы можете связаться с инженерами.

Один уровень -, рабочие параметры зубчатой ​​передачи, электродвигателя с электромагнитным регулированием скорости и зубчатой ​​передачи или бесступенчатого трансмиссионного двигателя с зубчатой ​​передачей:

Параметры производительности используются для: серии G -типа, серии NW, серии BN, серии типа C -и т. д. Для конкретного выбора вы можете связаться с инженерами.

1. Давление одного винтового насоса определяется:

Максимальное выходное давление одиночного шнекового насоса определяется исходя из количества направляющих трикотажного уровня, то есть количества полос:

• Винтовой насос уровня 1: высокое рабочее давление — 0,6 мПа;
• Винтовой насос уровня 2: Высокое рабочее давление — 1,2 МПа;
• Одинарный шнековый насос уровня 4: высокое рабочее давление — 2,4 мПа;

В связи с различными ситуациями с перекачиваемой средой винтового насоса для среды с сильным износом укажите количество уровней -классов ленты.

Таблица 1. Выбирайте уровень цзюцзяо в зависимости от износа среды.

2. Выбор скорости одинарного шнекового насоса:

Благодаря своим конструктивным характеристикам одиночный шнековый насос чаще всего используется для перекачивания жидкостей с более высокой вязкостью и содержащих частицы жидкости. Поэтому выбор трансфера очень важен. По опыту перечислите Таблицу 2 и Таблицу 3. Можно всесторонне, согласно конкретной ситуации. учитывать.

Таблица 2. Выбирайте скорость винтового насоса в зависимости от абразивности среды.

＊ Если характеристики насоса большие, скорость должна быть ниже. ＊ Поставляемые специальные случаи и характеристики их износа приведены в таблице. Обратите внимание, что характеристики среды изменяются при изменении концентрации и температуры.

Таблица 3. Выберите скорость насоса в зависимости от вязкости среды.

＊ При выборе скорости также необходимо опираться на опыт, поскольку на выбор скорости влияют и некоторые другие факторы. В конце концов, лучше всего договориться с производителем при определении вышеуказанных значений.

3. Выбор резинового материала футеровки одинарного шнекового насоса:

Одиночная футеровка шнекового насоса представляет собой резиновое изделие, а также является разрушительной частью одиночного шнекового насоса. Его выбор – хороший или плохой, что напрямую влияет на жизнь группы. Как правило, срок жизни группы составляет 3-6 месяцев. , Лента может упасть со стальной трубы или уронить блок. Поэтому нам необходимо понимать основные характеристики резины и возможности адаптации к различным средам и составить Таблицу 4 и Таблицу 5 в соответствии с нашим опытом.

Таблица 4: Основные характеристики резины

Таблица 5: Обычные резиновые втулки для одновинтовых насосов

4. Выбор комбинации материалов:

Для передачи разных свойств требуются разные комбинации материалов.

5. Таблица производительности:Обычно таблица производительности или характеристическая кривая одного винтового насоса представляет собой данные для среды (вязкость 1CST) с водой при 20°C. Поток и мощность оси при разной вязкости различны.

6. Ось:

В зависимости от потребностей и среды транспортировки можно использовать два типа механического уплотнения и наполнения, и эти две конструкции могут быть взаимозаменяемыми.

7. Метод привода насоса:

Поскольку один шнековый насос представляет собой низкоскоростной -насос, существует множество приводов для насосов. Обычно имеет низкоскоростное - прямое соединение двигателя (уровень 4, уровень 6), привод двигателя с замедлением, привод бесступенчатой ​​передачи и другие методы.
